Eine besondere Steuerung für das Klinikum Augsburg
Aufgabenstellung und Herausforderung
Auf dem Dach des Klinikum Augsburg gibt es einen Hubschrauberlandeplatz mit einem dazugehörigen Hangergebäude, in welches die Hubschrauber im Bedarfsfall mittels Schlitten eingefahren werden können. Zwei gegenläufige automatisch gesteuerte Tore sollen an dem Hangergebäude für einen reibungslosen Betrieb sorgen. Folgende Anforderungen gab es an die von uns konzipierte Steuerung:
- Zwei horizontal verlaufende gegenläufige Sektionaltore mit verschiedenen Laufzeiten sollen ausschließlich parallel betrieben werden - auch bei Ansprechen einer Sicherheitseinrichtung.
- Freigaben für Heizungs- und Lüftungsanlage
- Gegenseitige Verriegelung für einen Schlitten auf dem ein Hubschrauber bewegt werden soll (d.h.: nur bei ganz geöffneten Toren, darf der Schlitten sich bewegen und nur wenn der Schlitten in einer der beiden Endpositionen ist, dürfen die sich die Tore bewegen)
- Dauerhafte Statusmeldung der Tore an die Einsatzzentrale
- Extrem kurze Zeit für die Umsetzung (3 Tage)

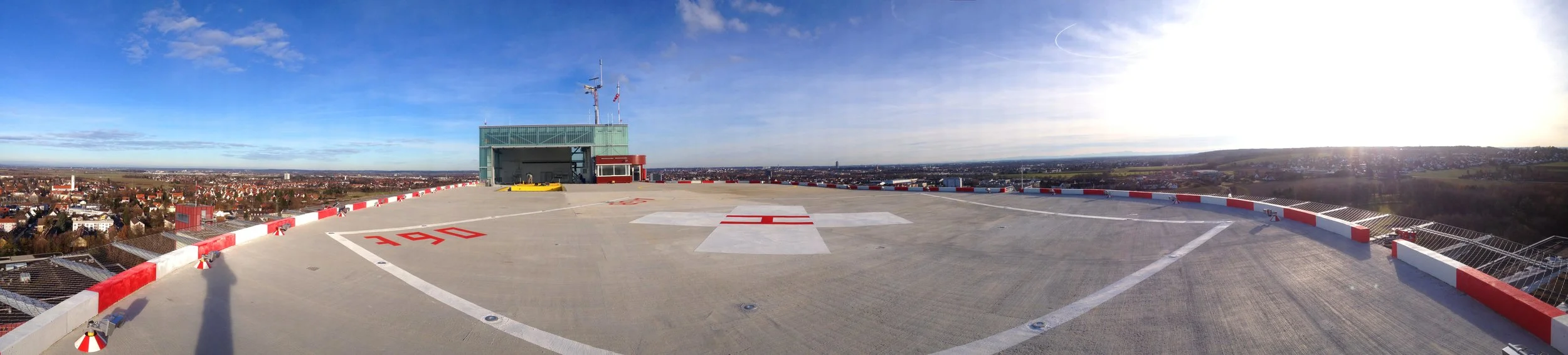

Hubschrauberlandeplatz und Hangergebäude auf dem Dach des Klinikum Augsburg

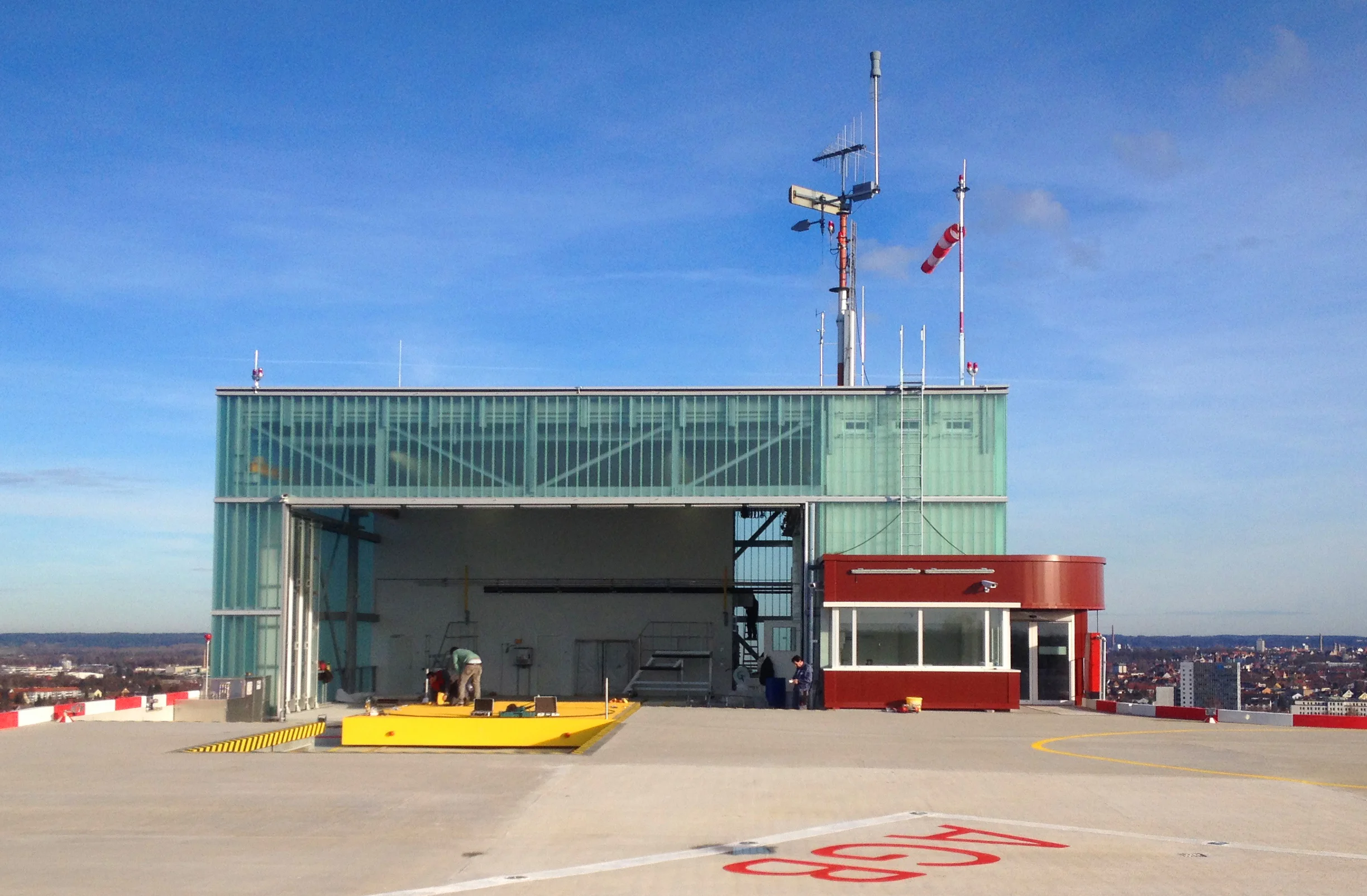

Hangergebäude und Schlitten für den Transport eines Hubschraubers

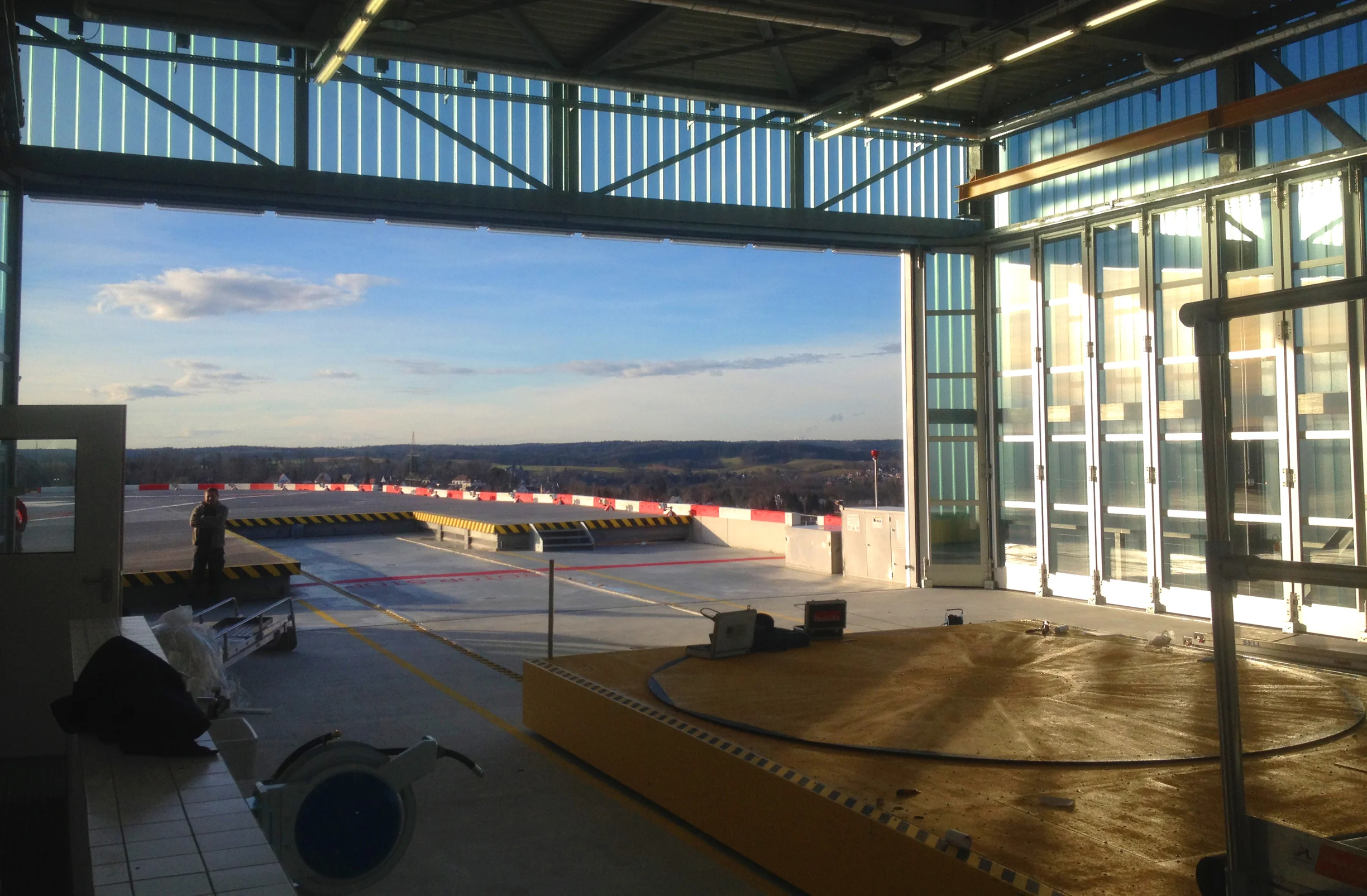

Hangergebäude und Schlitten mit Endlage im Gebäude
Entwicklung einer Sonderlösung
Als Lösung wurde von uns die Kombination aus zwei Schiebetorsteuerungen mit zwei Schaltgeräten entwickelt. Folgend die Details zu unserem Aufbau:
- Kombination aus zwei Schiebetorsteuerungen mit zwei weiteren Schaltgeräten und einer Software-Anpassung
- Einfache Aufstockung der potenzialfreien Melderelais für Endlagen- und Störmeldungen auf insgesamt neun Meldungen je Tor
- Aufbau in Stahlblechgehäuse und interne Verdrahtung
